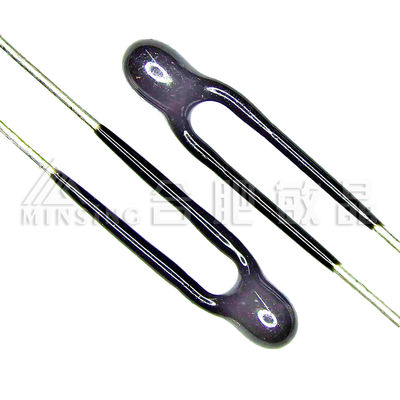

AEC-Q200 Termistor NTC revestido con epoxi calificado de 3,0 mm Diámetro máximo del cuerpo
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | Minsing |
| Certificación: | IATF16949/ISO9001/CE/RoHS |
| Número de modelo: | Serie MF5A-3 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Bolso y caja antiestáticos |
| Tiempo de entrega: | 7-10 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 50 millones de pedazos por año |
|
Información detallada |
|||
| Tipo de proveedor: | Fabricante original | Nombre del producto: | Termistor NTC |
|---|---|---|---|
| Tipo de señal de salida: | Tipo analógico | Código Hs: | 8533400000 |
| Tamaño: | Φ1.0~Φ4.5mm | Valor R: | 0.5KΩ-2000KΩ |
| Tolerancia: | 0,5%,1%,2%,3%,5% | Valor de B: | 3000-4500K |
Descripción de producto
Termistor NTC con recubrimiento epoxi calificado AEC-Q200, diámetro máximo del cuerpo de 3.0 mm
El dispositivo consta de un chip con dos cables sólidos de cobre estañado. Está recubierto de epoxi negro y codificado por colores, pero no aislado.
Característica del producto:
Recubierto de epoxi / Diseño en miniatura / Cable desnudo y flexible / Respuesta rápida
Aplicación:
Detección, control y compensación de temperatura.
Por ejemplo, termistores de detección de temperatura del aire de admisión o ECT en aplicaciones automotrices, elementos sensores en aplicaciones industriales y comerciales, sistemas de calefacción y sistemas industriales.
Montaje:
Los termistores son adecuados para todos los procesos de ensamblaje estándar como crimpado, soldadura, soldadura fuerte y encapsulado en resinas epoxi o de silicona. Los parámetros y materiales del proceso de ensamblaje deben elegirse de acuerdo con el cable conductor y el cuerpo recubierto y validarse en la aplicación.
Explicación de la especificación:
MJ MF 5A-3 -3470 -502 F
① ② ③ ④ ⑤ ⑥
① Minsing Co.,Ltd
② Termistor NTC
③ Serie 5A-3 tipo de recubrimiento epoxi
④ Valor B (B 25/50℃) Ejemplo: 3470:B 25/50℃: 3470
⑤ Valor de resistencia estándar a 25℃(R25℃):
Ejemplo: 502:R25℃ 5KΩ, 103:R25℃ 10KΩ, 104:R25℃ 100KΩ
⑥ Precisión de intercambiabilidad R25℃:
F(±1%); G(±2%); H(±3%); J(±5%); K(±10%)
| Especificación | R25℃ (KΩ) | B25/50℃ (K) | Constante de disipación | Constante de tiempo térmico | Rango de temp. de operación |
| MJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
en aire quieto ≥ 2.1mW/℃ |
en aire quieto ≤ 10s |
-40～+150℃ |
| MJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| MJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| MJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| MJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| MJMF5A-□-395/348-152□ | 1.5 | 3950/3480 | |||
| MJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| MJMF5A-□-453-105□ | 1000 |
4530 |
□ R25precisión de intercambiabilidad ℃, precisión del valor B ±1% ±2% ±3% ±5%
Valor B entre 3000-4500K, y R25℃ entre 0.5KΩ-2000KΩ. MF5A puede ser diseñado a medida.
Preguntas frecuentes:
Díganos su solicitud:
1. La aplicación del termistor NTC:__________
2. Entorno de trabajo del termistor NTC:________
3. Rango de temperatura de operación:___ ℃ a ___℃
4. Cualquier requisito sobre el material o la dimensión de la sonda del sensor:______________
5. El valor R:___K ohm ±___% a ___℃,
6. El valor B: B(____℃/____℃) = _____K ± ___%
